八叉树颜色量化

Mar 20, 2019

实验目的

实现 BMP 文件从真彩色到 256 色的颜色量化算法

实验原理

在计算机图形学中, 颜色量化是应用于颜色空间的一种量化方法. 它能够减少一张图片中不同颜色的数量, 使得到的新图像在视觉上和原图像非常相似, 且使占用.

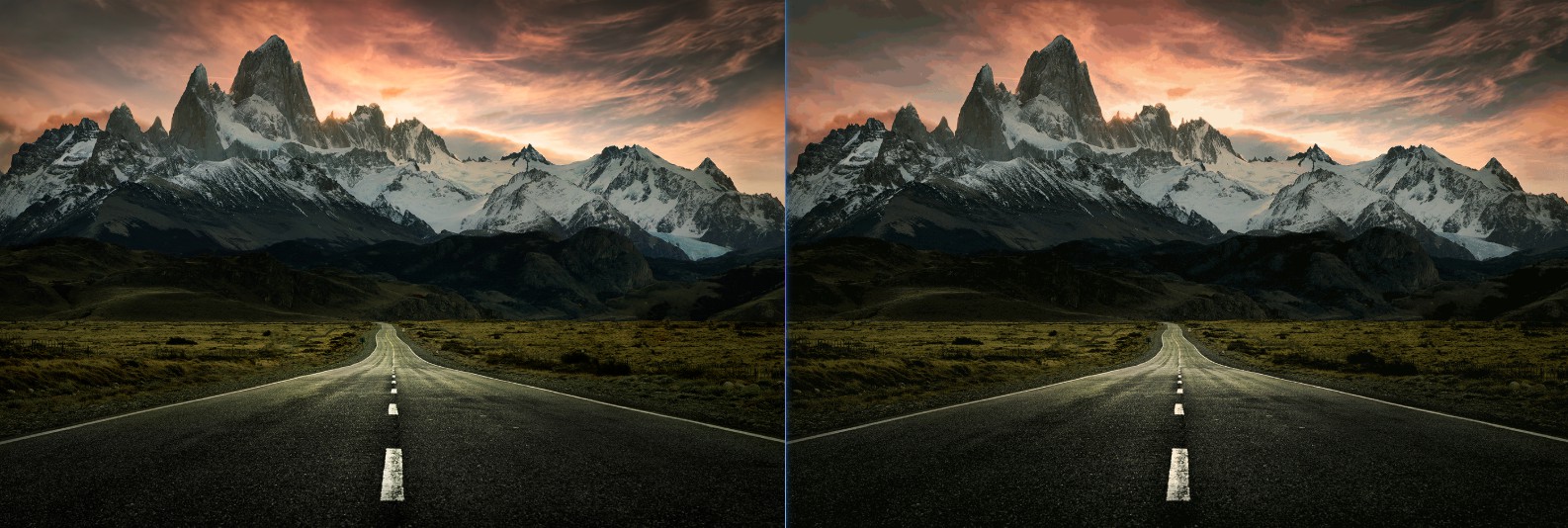

	0	1	2	3	4	5	6
blue	1	0	0	0	1	0	1
green	0	1	1	0	0	0	1
red	0	0	1	1	0	1	0

对于真彩色图像的某个像素, 从高位至低位, 每位的三个颜色通道可以使用 0-7 的数字表示, 因此可看做共有八层的八叉树. 在颜色量化过程中, 不断地对八叉树进行剪枝, 直到"叶子"数量小于等于 256, 则得到一个有 256 个颜色的调色板.

剪枝策略

剪枝的策略实现我考虑了如下两种.

构建八叉树时, 将所有"叶子"节点构建为最小堆, 从最小堆中逐个出栈, 此时, 父节点变为叶子节点, 压栈. 同时, 修改父节点的颜色值. $$ parent.color=\frac{parent.color\cdot{parent.mix}+child.color\cdot{child.cnt}}{parent.mix+child.cnt} $$ node.mix: 父节点已归并的子节点的像素数量
node.cnt: 该节点的像素数量
当 node.mix == node.cnt, 该节点的所有子节点都已经被归并剪枝.
构建八叉树时, 将不同深度的节点插入至不同数组中. 从倒数第二层开始, 排序后(按像素数量)逐个删除其子节点, 颜色数减少 (非空子节点数 - 1). 修改父节点的颜色值. $$ parent.color=\frac{\sum_{i=0}^{7}{child.color\cdot{child.cnt}}}{parent.cnt} $$

以上两个策略的区别在于

策略一, 在极端情况下, 占比大的颜色最后一层都没有进行归并, 而占比少的颜色, 已经归并至无法分辨.
故, 该策略会把占比比较少的颜色直接无视.
策略二, 由于是逐层归并, 占比大的颜色的细节可能失真, 但占比小的颜色细节可以更好地保持.

实际使用中发现, 在主题颜色占比大的情况下, 策略一极为鸡肋, 占用过多调色板位置. 而在颜色饱和度较高的情况下, 策略一过多地渲染了占比偏大的颜色, 而使得占比偏小细节丰富的颜色归并过多导致失真. 因此舍弃.

抖动算法

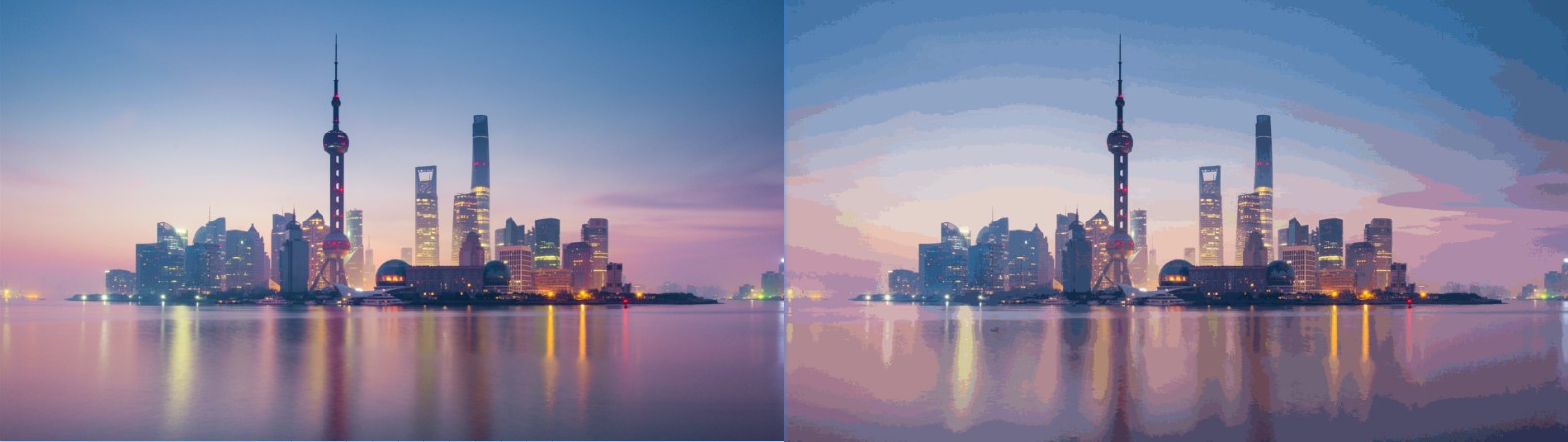

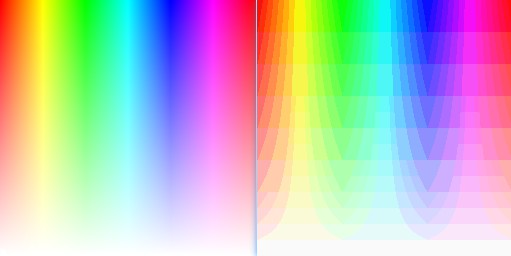

在渲染天空时, 由于天空的渐变色颜色过多, 考虑使用抖动算法 Floyd-Steinberg dithering. 其将当前像素的调色板匹配颜色和原颜色的差值作用于即将匹配调色板的像素上. 抖动矩阵为: $$ \begin{bmatrix} & & * & \frac{\displaystyle 7}{\displaystyle 16} & \ldots \ \ldots & \frac{\displaystyle 3}{\displaystyle 16} & \frac{\displaystyle 5}{\displaystyle 16} & \frac{\displaystyle 1}{\displaystyle 16} & \ldots \ \end{bmatrix} $$ 经过实战我认为, 对于照片, 抖动算法能够在较小程度上使得生成的图片的过渡较为平缓, 但对于插画, 由于其构图一般情况下颜色边界较为明显, 抖动算法会使得两种颜色的边界变得模糊. 为了避免作用于插画时带来的负面效果, 代码中未启用抖动算法部分.

GitHub Repository
