Vespa 索引结构实现

上一文大概讲述了 Vespa 与 ElasticSearch 的区别，本文具体展开讲述 Vespa 的索引实现，主要聚焦于数据结构。下篇Vespa 索引检索实现中会详细讲述如何使用这些数据结构进行检索。

倒排索引的底层数据结构

一般来说，倒排索引都包含两部分：词典（dictionary）和倒排表（posting list）。

其中词典以 term 为 key，value 为指向其对应倒排表的 id，在 Vespa 中称为 EnumStoreDictionary。

倒排表中也存储了一系列 key-value，其中 key 为 docId，value 为空、或权重或特征（如 bm25 需要的词频等信息），在 Vespa 中倒排表由 PostingStore 管理。

举个例子，假设引擎中现在存储多篇文档，如下。

[
  {"0": "foo bar"},
  {"1": "bar zoo"},
  {"2": "foo zoo"}
]

会构建如下所示的倒排索引：

我们从最下层的倒排表开始介绍。

PostingStore

PostingStore，倒排表的管理类，是 Vespa 列存的一部分，每一列也即每个需要构建倒排索引的字段都持有一份 PostingStore。

PostingStore 是对 DataStore 这一 Vespa 通用容器的封装，向 DataStore 中存储某个实例会得到一个 uint32_t 类型的 id，同样能够通过该 id 获取到存储的实例，具体实现暂按下。

数据结构

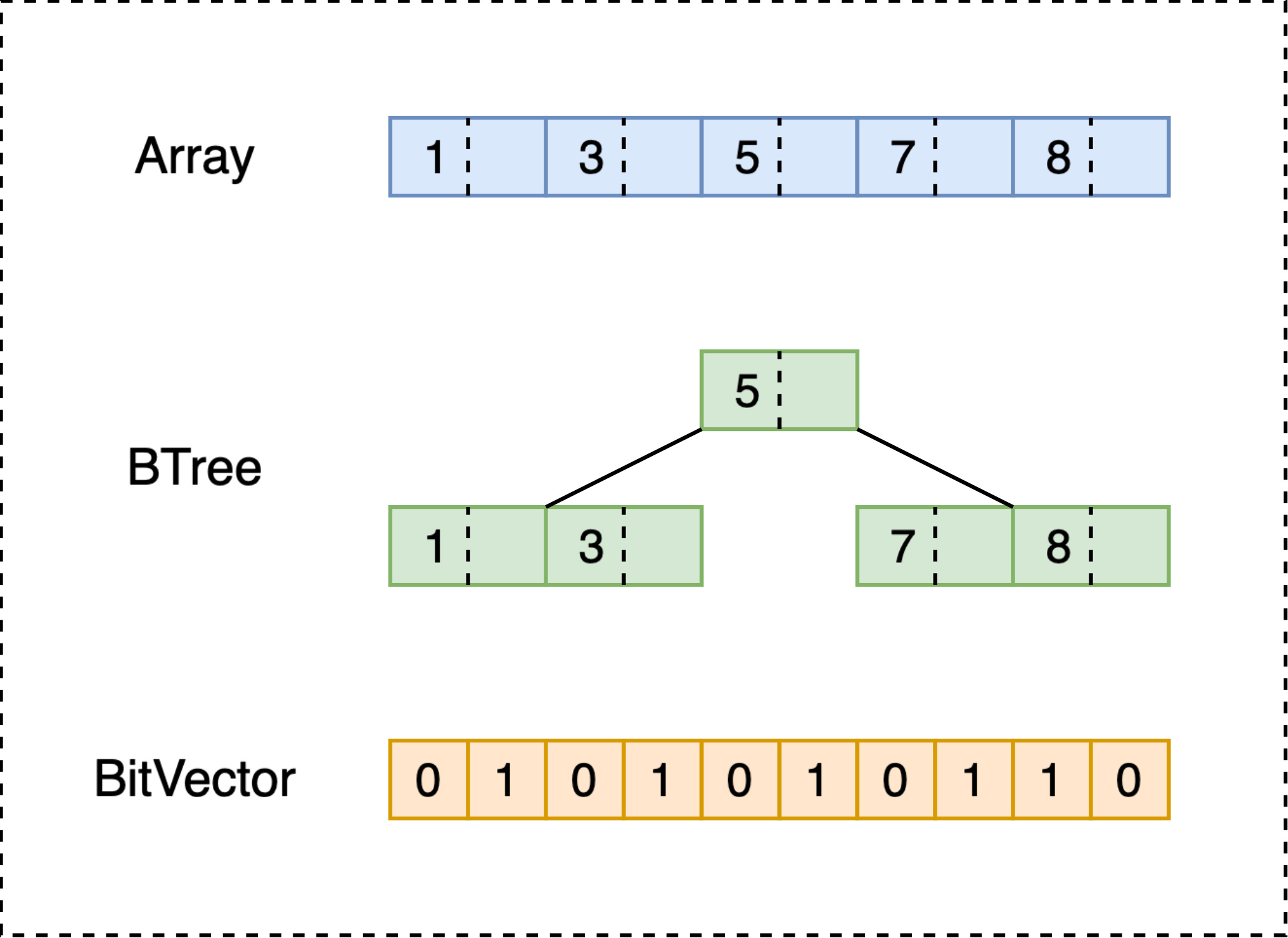

通过 DataStore 提供的接口，PostingStore 持有了这一列所有倒排表，每个倒排表根据大小和配置的不同，使用不同的数据结构存储：

最通常状态下，倒排表以如上图中 B-Tree 的形式组织：

• 从文档写入的角度来讲，增删的复杂度都相对较低；

• 从查询的角度来讲，B-Tree 是可遍历的，且对内存访问较友好；

• 值得注意的，插入或删除一系列文档时，若完全重新构建的开销更低，则不会选择直接插入；公式： $$ buildCost = treeSize * 2 + additionSize $$ $$ modifyCost = (log_2(treeSize + additionSize) + 1) * (additionSize + removeSize) $$

当倒排表长度小于 8 时，B-Tree 会被替代为简单的数组，可以在几乎不影响查询性能的情况下，减少写入的开销。

当长度大于 max(128, 文档数 >> 6) 时，会在 B-Tree 外构建 BitVector：

• 优点：极大地加速了匹配速度；
• 缺点：只能确定是否包含某个文档，无额外空间容纳每个文档额外的数据，如权重等这些在相关性分数计算时需要的数据；
• 由于以上的缺点，只有在 query 不参与相关性分数计算、只用做过滤时，才能使用 BitVector 进行高效率地匹配；
• 当然如果在配置中声明该字段就只参与过滤，便不会构建 B-Tree，提高写入性能。

Value

以上是基础倒排表存储结构。在以上描述中，忽略了 B-Tree 中 value 位置的数据。

• Value 位置的数据最大为 32 位；
• 在最容易理解的场景，value 代表的含义可以是这个 term 在这个文档内的重复次数，或是 weightedSet 这一类型数据中的权重，这两种场景均可以用 uint32_t 或 int32_t 表示；
• 可以为空；
• 当代表的内容数据大于 32 位时，此处只存储一个 id，通过此 id 可以去另一个数据结构中获取到原始的数据内容。这种场景通常是经过分词、normalization、stemming 后的文本，需要存储每个 term 的 position、occurence 等，后续可能参与如 bm25 分数计算，可参考 FeatureStore 代码了解更多，不具体展开。

Dictionary

这一部分代码逻辑基本体现在 EnumStoreDictionary。

Dictionary 存储了从 term 到倒排表 id 的映射。其支持 BTree 或 hash 两种索引结构，也可以同时存在，具体选择哪种，需在配置中显示定义。

默认情况下使用 BTree 结构，BTree 在支持前缀匹配、范围查询的情况下，提供了较合理的查询性能。

当 dictionary 所指的字段唯一性较高时，推荐使用 hash 索引，比如该字段是文档的主键时。

数据存储

上一节是特化的用于倒排索引的数据结构，这一节介绍其它在 Vespa 中用到的。

DataStore

DataStore 是 Vespa 中的通用容器，向其中存储一段数据会得到一个唯一 id，之后可以通过这个 id 获取到之前存储的数据。

其接受的 id 类型为 EntryRef，本质上是个 32 位的 id，在这个类型的定义中，默认情况下将前 10 位视为 buffer id，后 22 位为一个 buffer 内的 offset。DataStore 于是持有 2^10 即 1024 个 buffer，每个 buffer 可持有不同类型的数据。

当插入数据时

1. 检查 free list 中是否有之前已释放的槽位；
2. 检查当前插入的数据类型所指向的 active buffer 是否有空闲空间，否则切换到新的空闲的 buffer；
3. 找到空闲的 buffer 后，定位至空闲的 offset，插入数据至此处；
4. 此时 buffer id + offset 即构成了返回的 entry id。

当通过 entry id 获取数据时，即是线性地，将 entry id 分为 buffer id 和 offset 即可定位至相应的数据。

ArrayStore

ArrayStore 是基于 DataStore 上封装的支持单一类型、不同数组长度的数据结构。

EnumStore

EnumStore 在使用了 DataStore 的基础上，可以使用 EnumStoreDictionary 赋予了在这一系列数据（string, int 等 primary type）上进行快速查找的能力。

数据被直接地存储在 DataStore 中，而 EnumStoreDictionary 以这些存储的值为 key，value 中存储了其在 DataStore 中的 id 和对应的倒排表 id。

MultiValueMapping

EnumStore 只能支持单值字段的存储与检索，为了支持多值字段，如 array<int>、array<string>、weightedset<string>，MultiValueMapping 基于 RCUVector 和 ArrayStore 构建了 local docId 到多值字段值的映射。

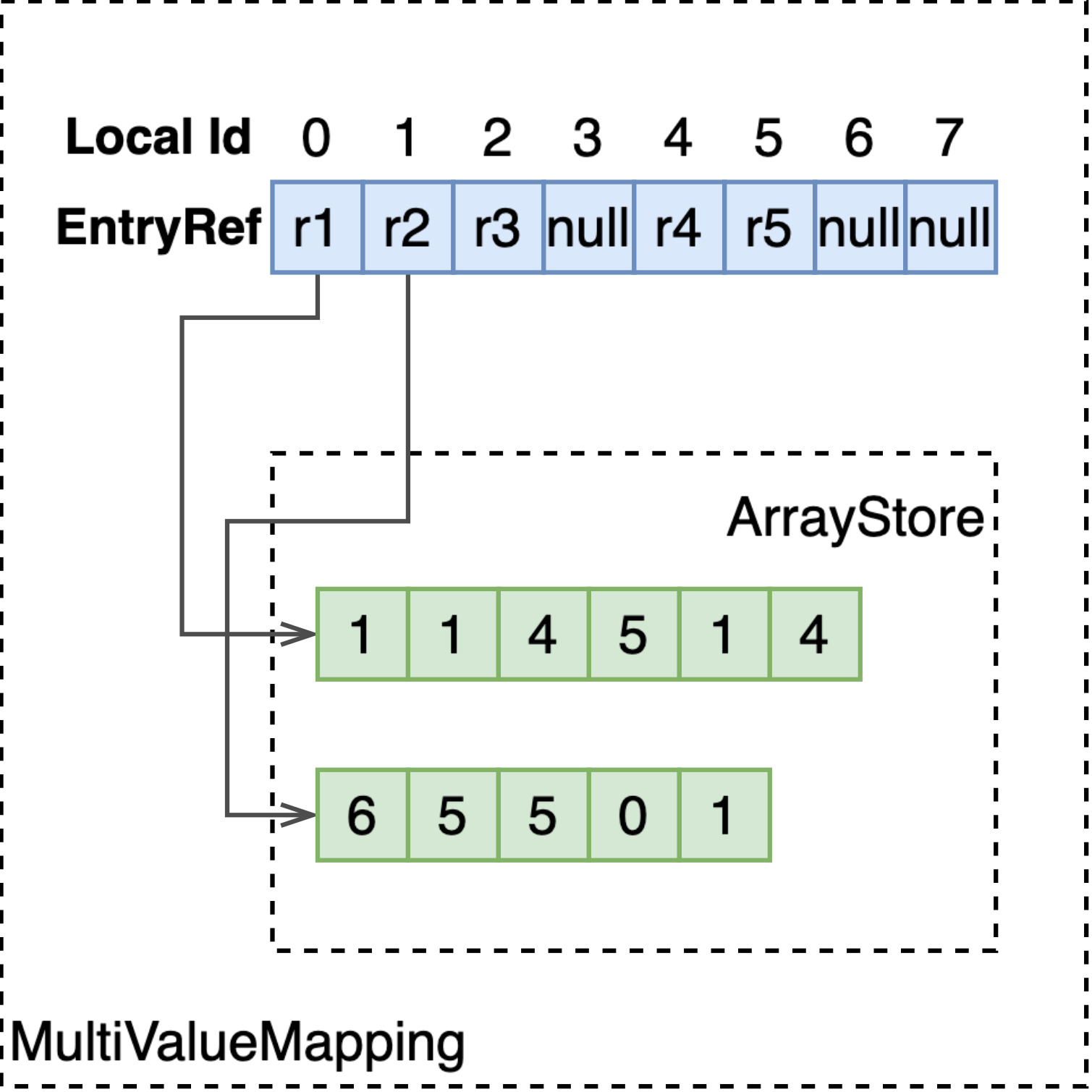

如上图所示，RCU Vector 以 docId 为序号，存储指向 ArrayStore 的 EntryRef。通过 EntryRef，能够获取到 ArrayStore 中存储的定长或变长的数组。

注意 ArrayStore 存储的数组，每个元素的长度是固定的，因此如果要存储多值 string 类型，要将字符串存储至额外的 EnumStore，这里只存储指向 EnumStore 的 EntryRef。

Attribute

在了解以上的数据结构实现后，我们介绍 Vespa 中最常用的索引结构之一，attribute。

最基本的情况下，attribute 选项要做到的是把这一列数据全量地放在内存中，便于：

1. 在 fetch 阶段更快地获取每个 doc 这一 field 的值；
2. 只有开启了 attribute 选项的字段才能使用 grouping，ranking，sorting 等功能；
3. 在此基础可以选择构建倒排，用于结构化数据的匹配。

我们由简到繁介绍不同情况下 attribute 的实现，主要的变量是两个：

1. 值是否是固定长度，如 int/float/double 为固定长度，string 为变长；
2. 单值或多值，如 int、string 为单值，array<int>、weightedSet<string> 为多值；
3. 是否需要构建倒排，加速查询。

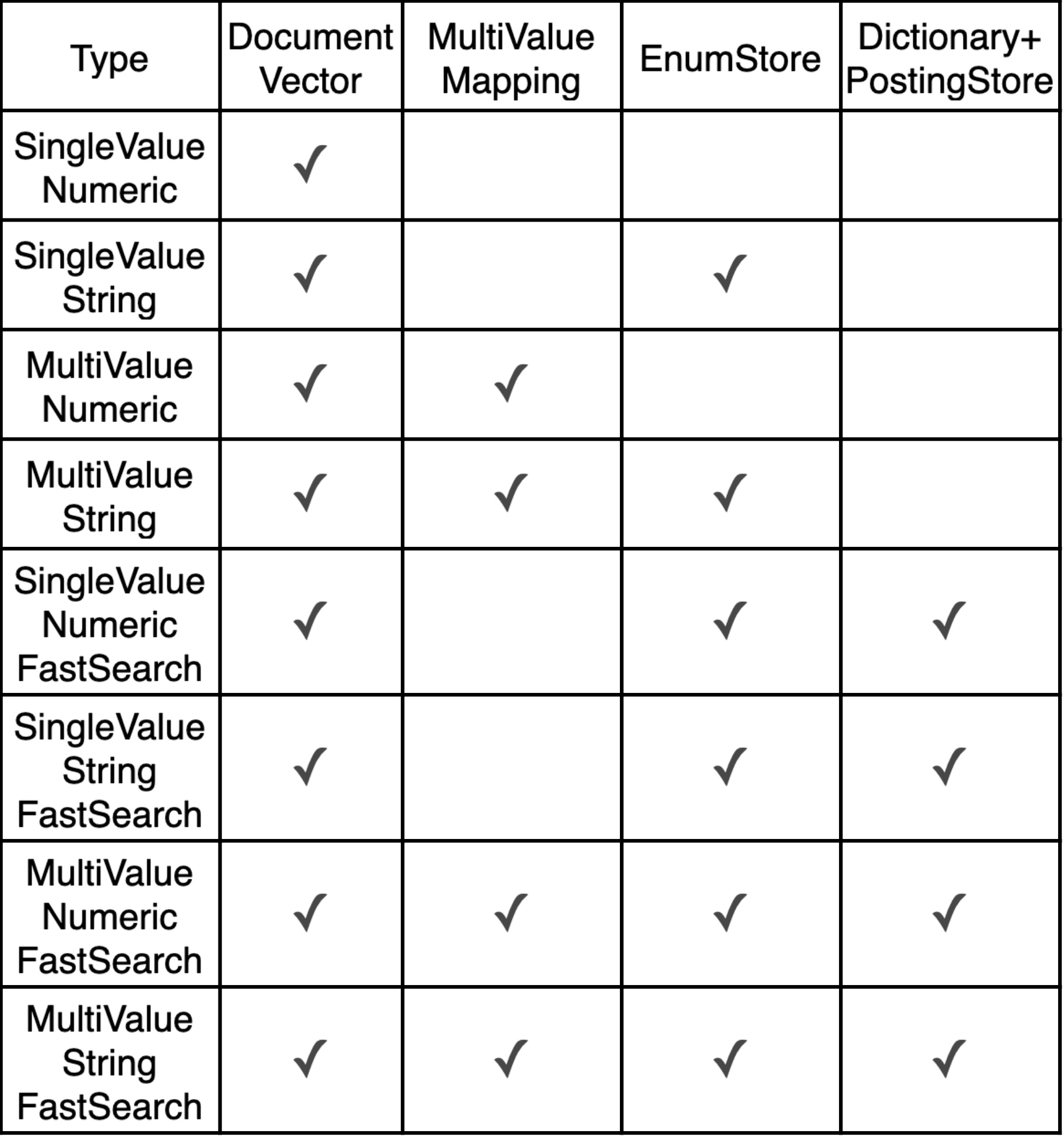

以上这张表中列出了不同类型会使用到的数据结构，具体实现请往下看。

SingleValue-Numeric

首先说明，在向 Vespa 写入文档时，需要指定文档 id，这个 id 通常被称作 global id。实际上的内存存储中，global id 会转换为 local id。global id 可以是满足 pattern 的任意字符串，而 local id 则是从 0 开始递增的，这样，以 local id 为数组序号，可以在一个数组中密集地放下一个字段所有文档的值。随着较小 local id 文档的删除，local id 空间的空槽比例会增加，vespa 会在后台自动地压缩 id 空间。稍后我们会详细讲述这个数据是如何存储的。

单值、数字（也就是定长）、不构建倒排，只需要简单的 RCU Vector 即可。

SingleValue-String

基于 SingleValue-Numeric，变长的字符串需要存储在额外的 EnumStore 中。

MultiValue-Numeric

与 SingleValue-Numeric 不同，这里使用了 MultiValueMapping 直接地存储数组。

MultiValue-String

SingleValue-Numeric-FastSearch

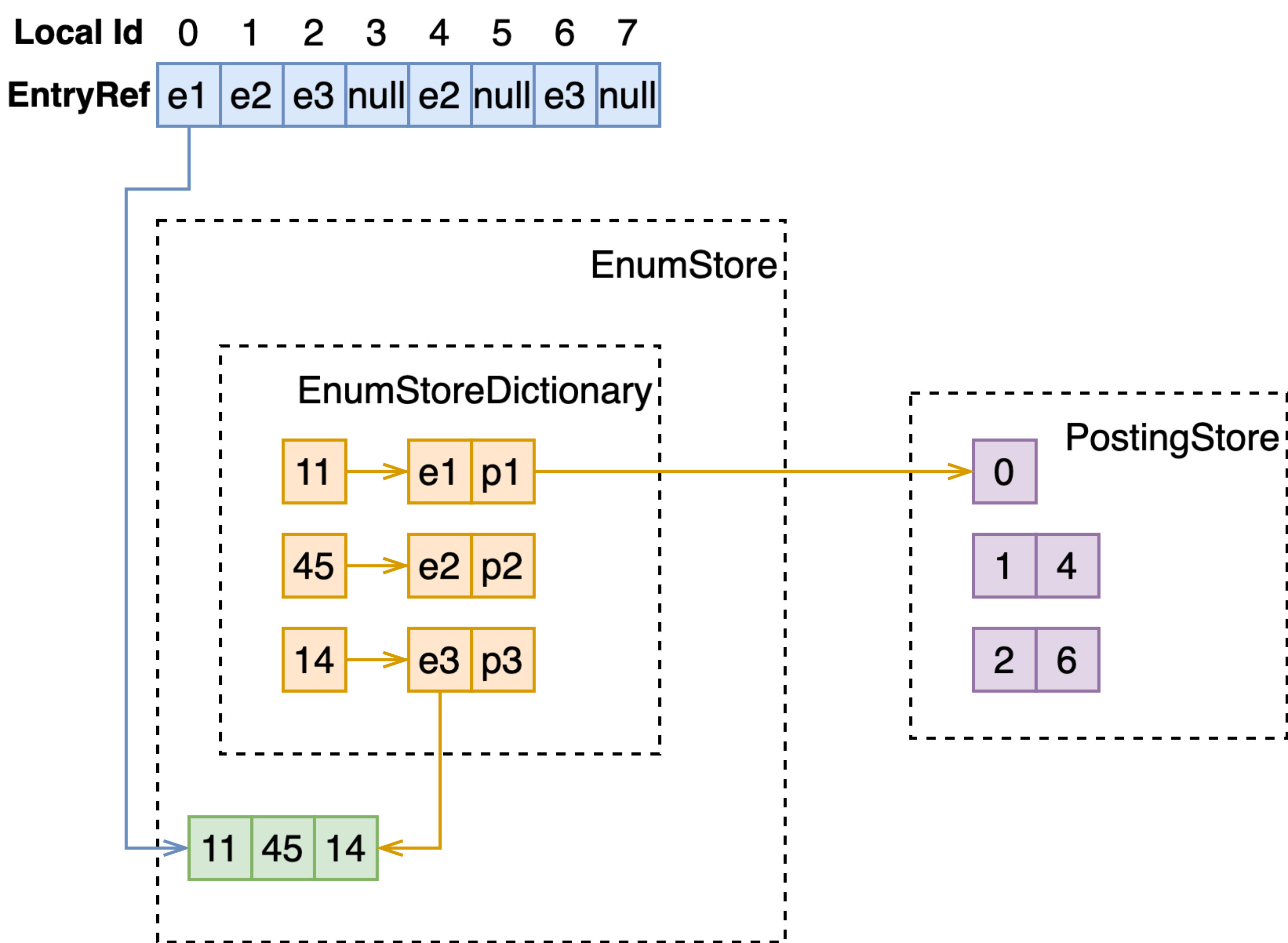

FastSearch 即是要倒排，这里的话，即便值类型是定长的，依然将其存储在 EnumStore 中，而不是直接存储在 document vector 中，取而代之的是指向 EnumStore 的 EntryRef。

在文档写入时，需要分别构建 DataStore，PostingStore 和基于这两者之上的 EnumStoreDictionary。

SingleValue-String-FastSearch

单值、变长、fast-search 的实现与定长时的实现是一致的。

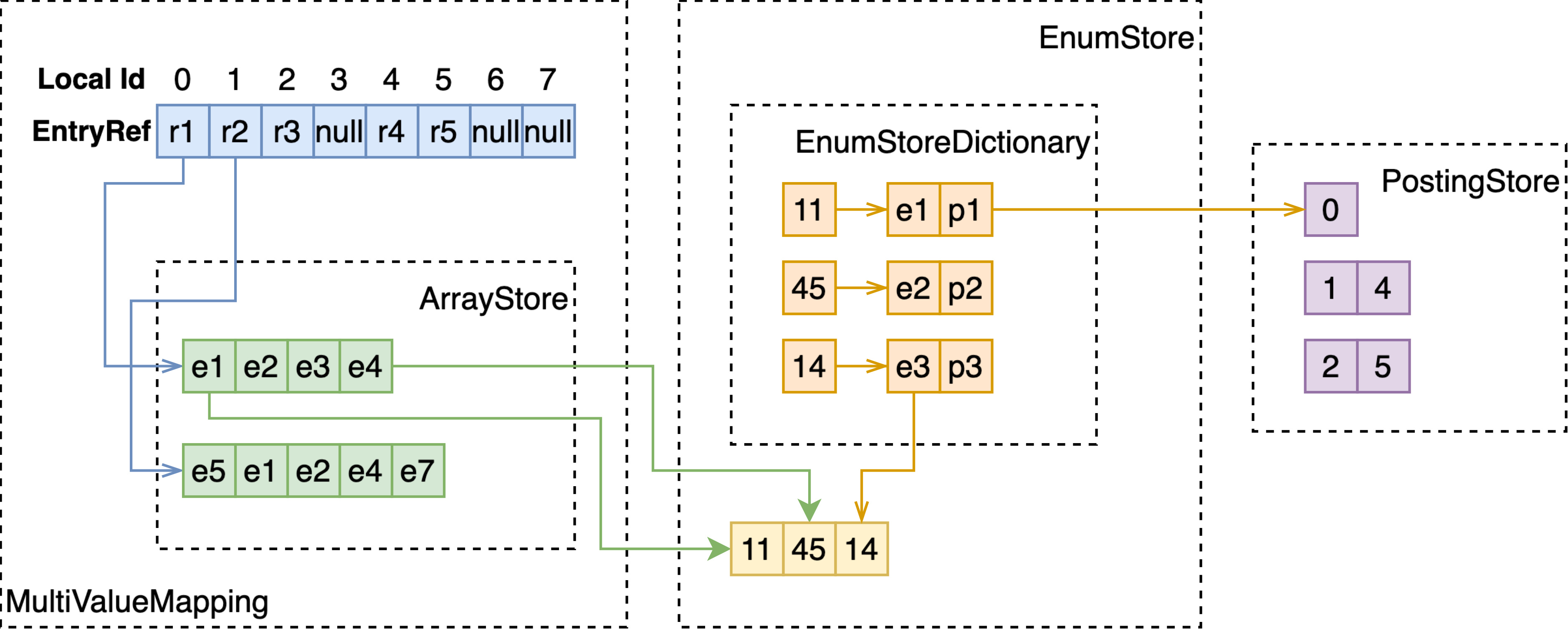

MultiValue-Numeric-FastSearch

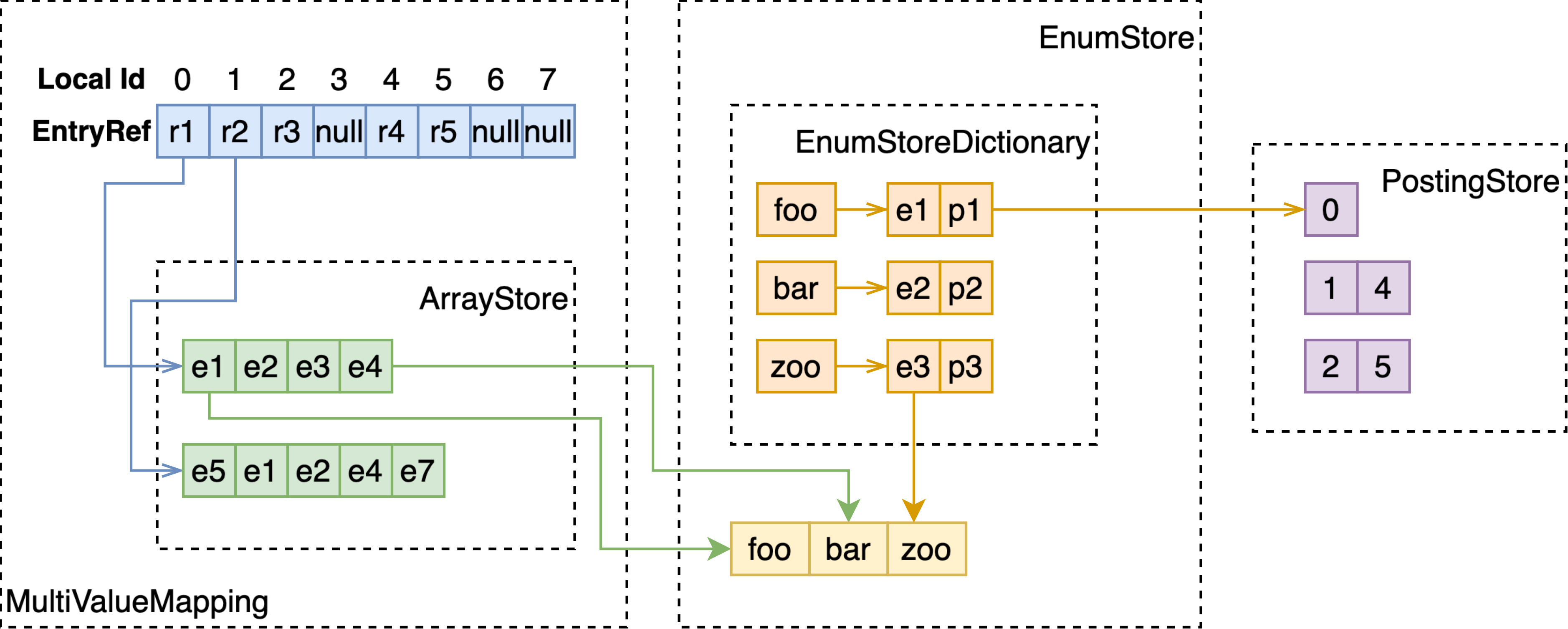

MultiValue-String-FastSearch

Index

Index 是 Vespa 中另一主要的索引方式。与 attribute 不同，使用 index 索引方式的字段，会经历 tokenizing、normalizing、stemming，即会把一整段文字进行分词归一化等操作，这样的索引方式显然是为像网页文本搜索服务的。

index 只会构建倒排索引，不会额外存储全量的数据。且倒排索引不会全部放在内存中，会有相当一部分存在于磁盘上。当文档写入时，会先更新内存中的 memory index，memory index 会定期写入磁盘（flush），然后和已有的磁盘上的 disk index 合并（fusion）。当检索该字段时，需要同时查询 memory index 和 disk index 后合并结果。

我们先从内存中的那部分开始。

Memory Index

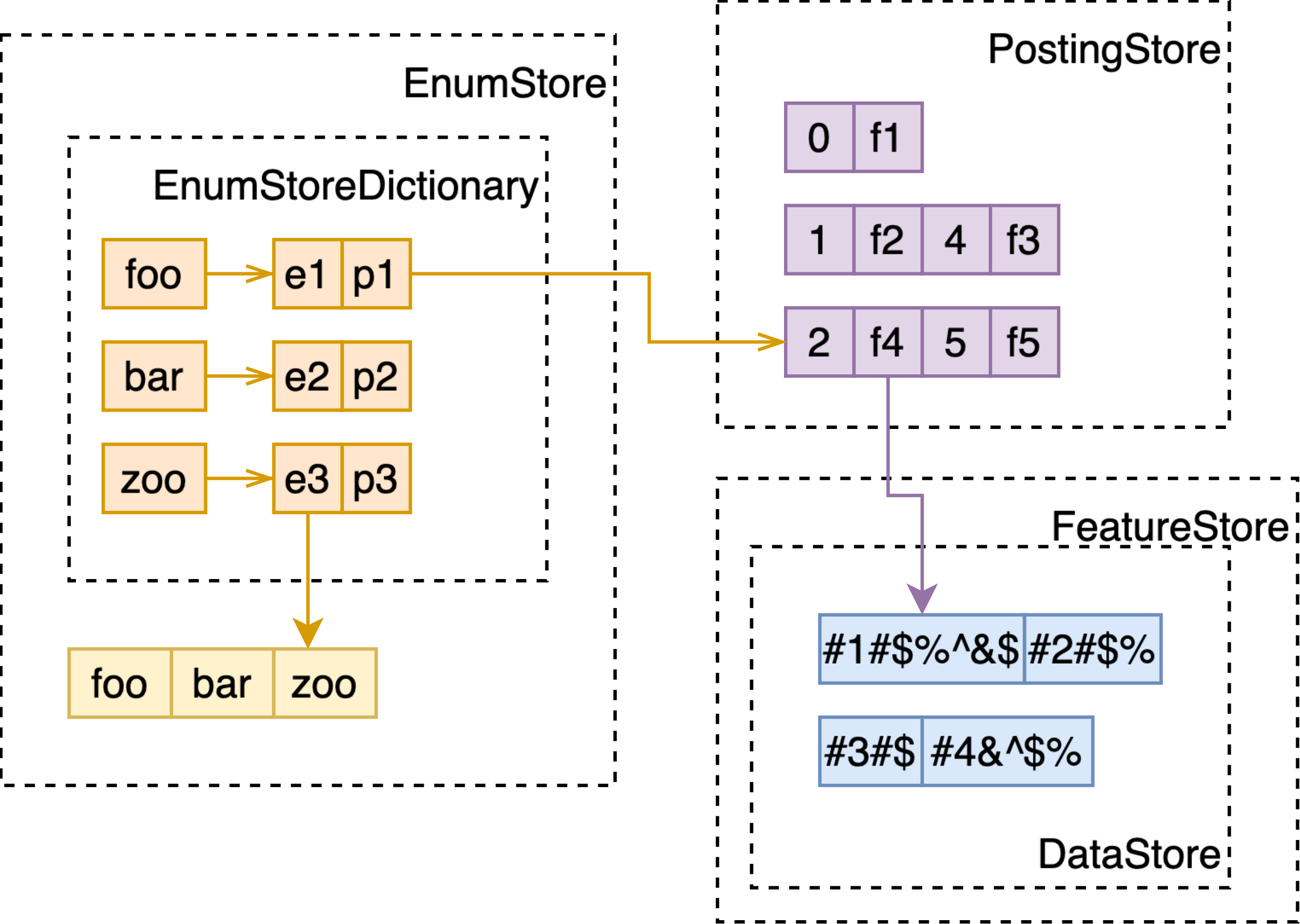

Memory index 的数据结构非常类似于 attribute 中的 MultiValue-String-FastSearch，不同的是：

1. 不需要另外存储全量数据，于是没有 DocumentVector 和 MultiValueMapping；
2. 经过 tokenizing 的文本，会带有如词频、位置等信息，用于之后的 bm25、nativeRank 计算，故会有额外的 FeatureStore 数据结构存储这些特征信息，在 PostingStore 中成对存储了 docId 和指向 FeatureStore 的 EntryRef。
3. Attribute 可以配置 dictionary 使用 hash 或者 BTree，memory index 则只有 BTree 这个选项（很容易理解的：index 索引的文本通常并不具有高唯一性）。

Disk Index

• Disk index 等价于 memory index 的 EnumStore 在磁盘中的结构等价于七层跳表；
  • 跳表的最上层，文件名以 ssdat 结尾，会被全量加载至内存中；
  • 中间三层和下边三层，分别存储在两个文件中，以 spdat 和 pdat 结尾；
• Disk index 的倒排表被压缩后存在以 dat.compressed 结尾的文件中；
• 另外还保存了精简版本的 bitvector 形式的倒排表，在不需要提取具体特征时使用，两个文件分别以 bdat 和 idx 结尾。

注意到事实上，尽管这些文件都在磁盘上，在内存足够的情况下，在我们内部的版本中，往往会 mmap 分配一块匿名内存，然后将这些文件全部映射至内存中。官方的版本提供了 populate 这一选项，也就是在 mmap 文件至内存时，尽量减少 page fault 的发生。
